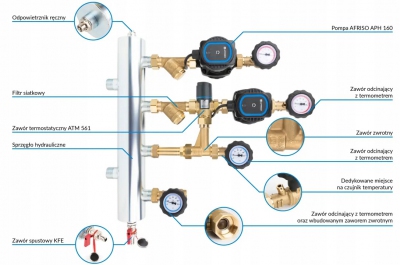

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901 AP, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

Art.-Nr

90 901 20

Zastosowanie

Stosowany w instalacjach grzewczych i chłodzących.

Montowany na ścianie między źródłem a instalacją.

Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.

Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.

Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

Opis

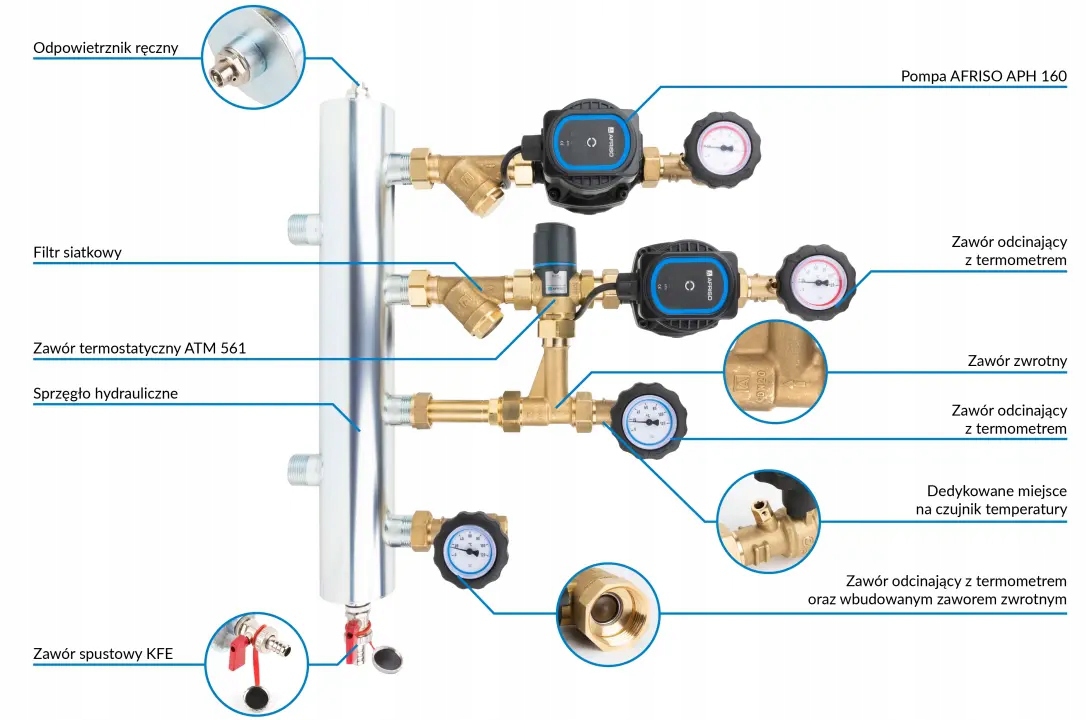

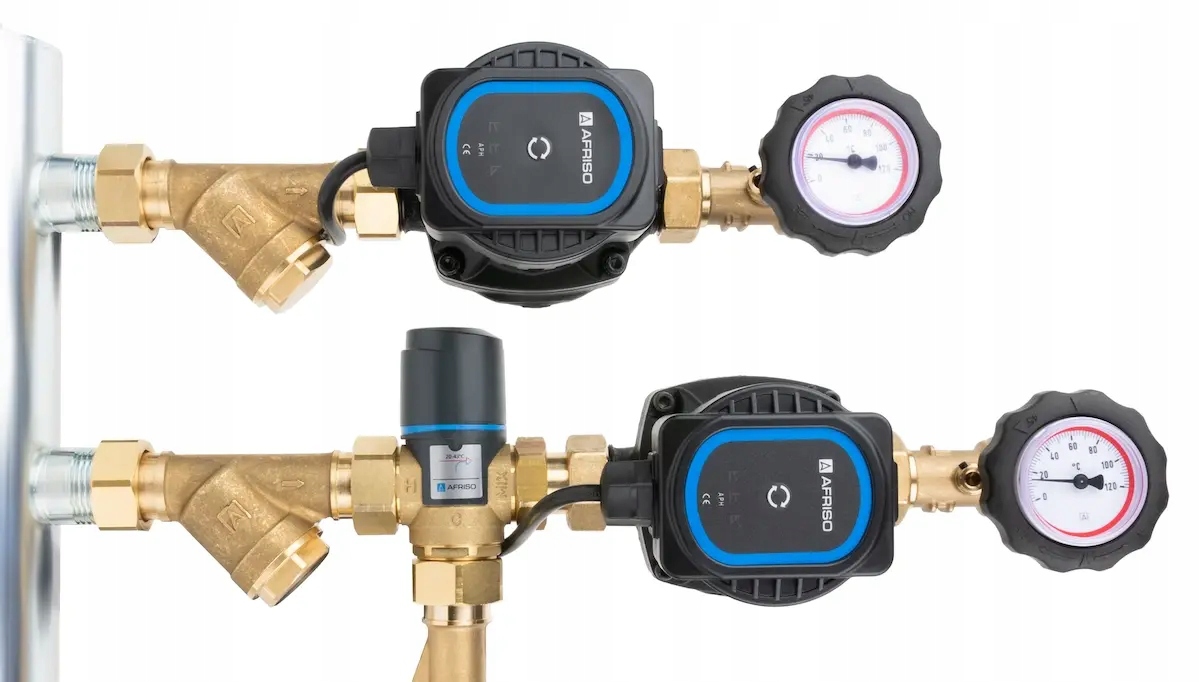

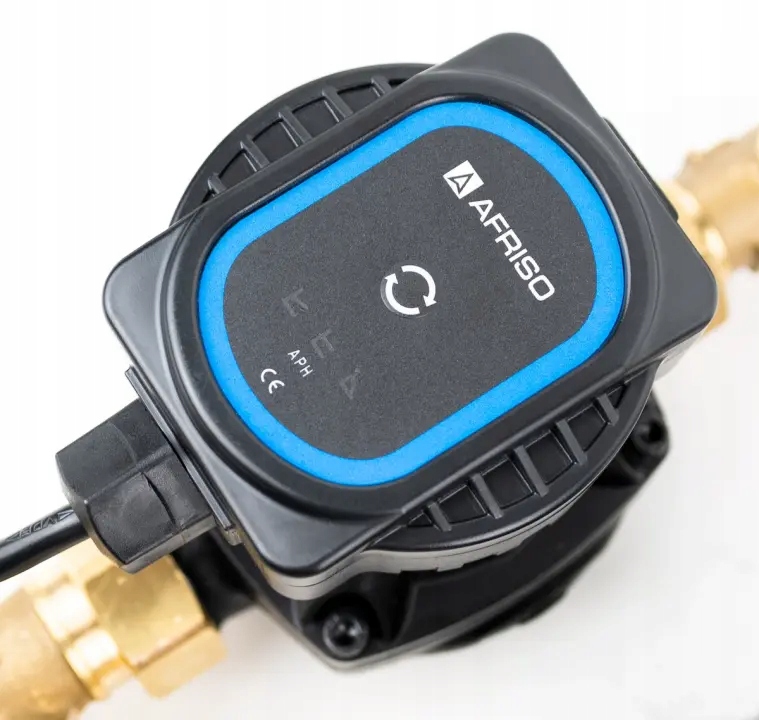

Pompy obiegowe AFRISO APH 160.

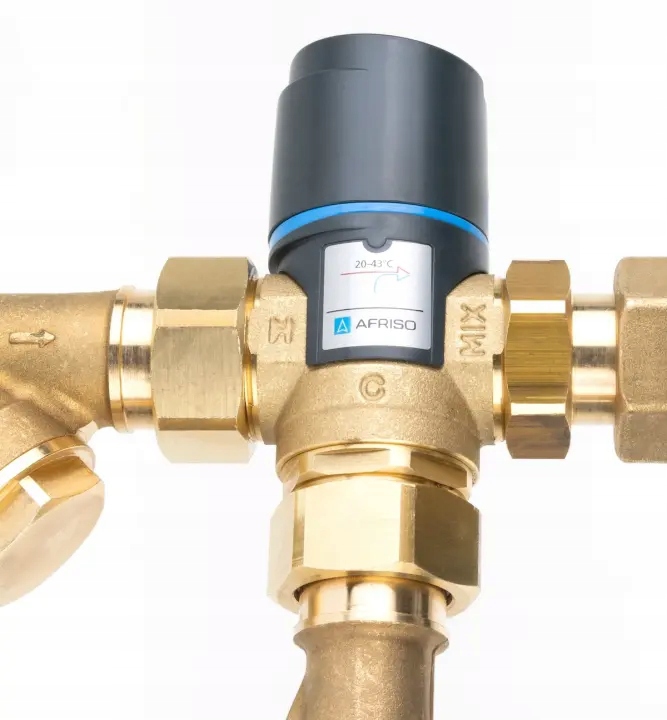

Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C.

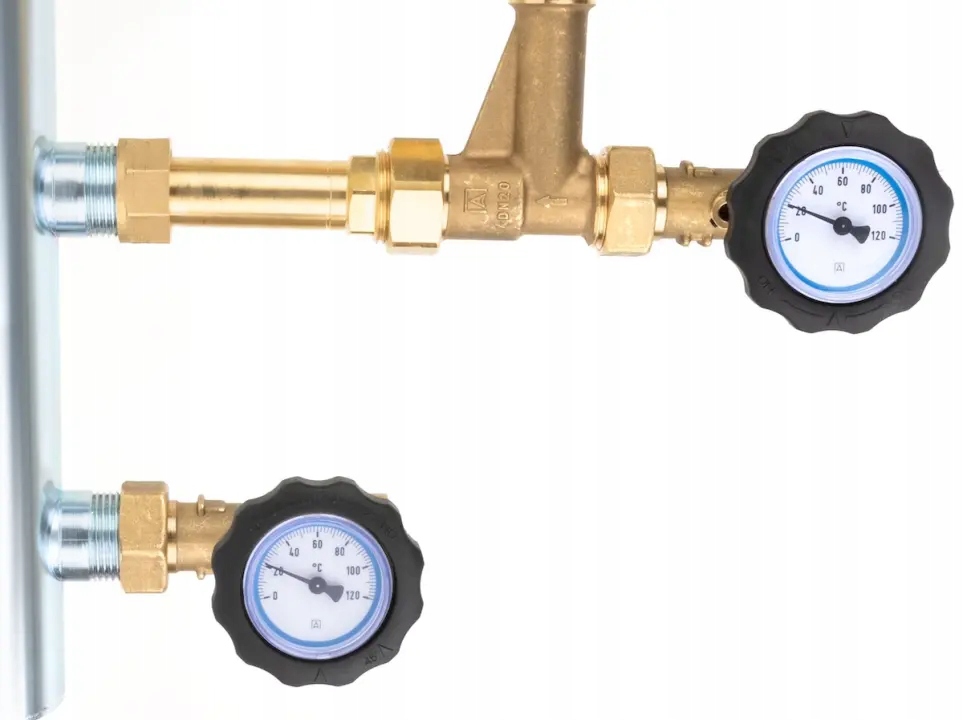

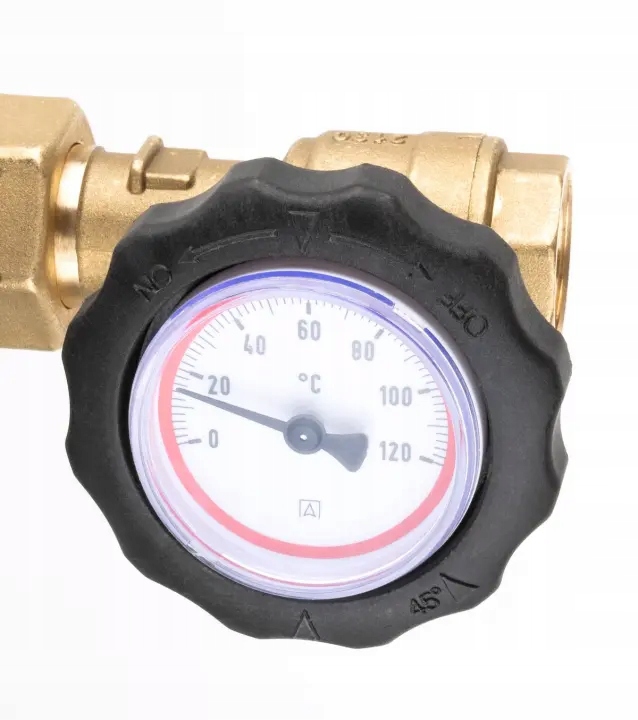

Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.

Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania.

Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniem

Tuleje do montażu czujników temperatury na każdym przyłączu.

Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.

Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.

Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.

Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane techniczne

• maksymalna temperatura

  90°C

• maksymalne ciśnienie

  6 bar

• moc

  max 70 kW

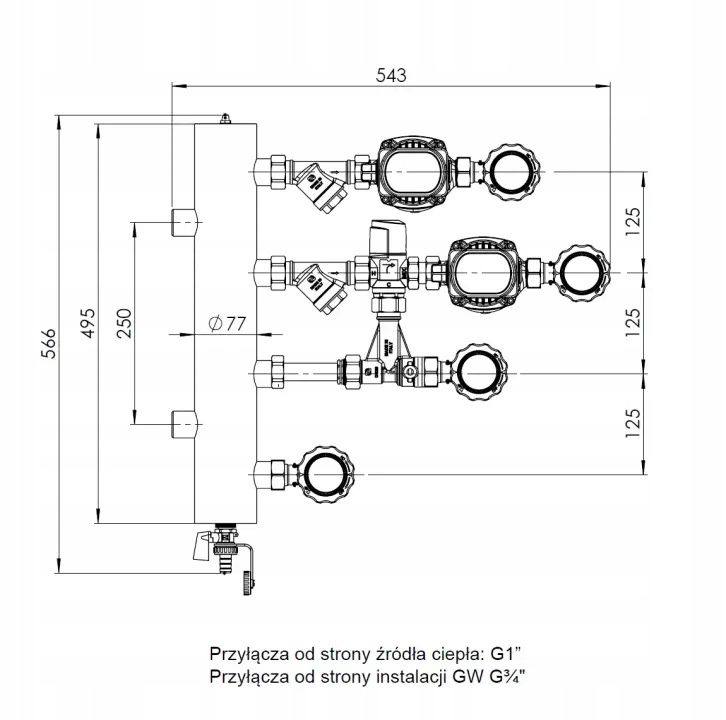

• przyłącza od strony instalacji

  GW G¾"

• przyłącza od strony kotła

  G1"

• obieg 1

  bezpośredni

• obieg 2

  ATM 561, Kvs 2,5 m³/h, 20÷43°C

• pompy obiegowe

  AFRISO APH 160
